Fabbricazione di apparecchi per il trattamento termico
Fabbricazione di apparecchi per il trattamento termico
Fabbricazione di apparecchi per il trattamento termico
Marchio
EB
Modello del prodotto
Personalizzato secondo il disegno approvato
Paese di origine
Cina
prezzo unitario
Quotation based on drawing and quantity
Riepilogo del prodotto
Strutture di Carico Personalizzate per Forni per Linee di Trattamento Termico Telai per forni di fusione e griglie dalla gamma di prodotti EB Castings. La geometria individuale del telaio è specificata per l'installazione del forno prevista. Specifiche del Prodotto Tipo di prodotto: Telaio di carico ...
Dettagli del prodotto
Evidenziare:
cornici di caricamento per forni fusi su misura
,cornici di carico per trattamento termico
,cornici di caricamento per forni con garanzia
Materiale:
Acciaio fuso resistente al calore; grado secondo le specifiche
Descrizione del prodotto

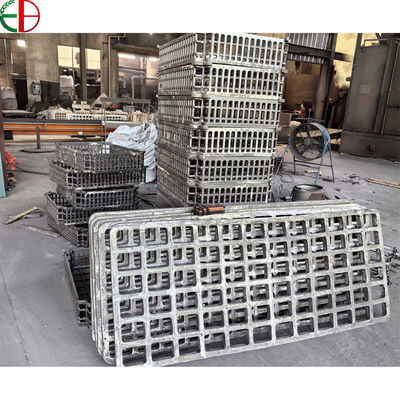

Strutture di Carico Personalizzate per Forni per Linee di Trattamento Termico
Telai per forni di fusione e griglie dalla gamma di prodotti EB Castings. La geometria individuale del telaio è specificata per l'installazione del forno prevista.
Specifiche del Prodotto
- Tipo di prodotto: Telaio di carico per forno di fusione
- Famiglia di materiali: Acciaio fuso resistente al calore
- Grado della lega: Selezionato per il ciclo termico e l'atmosfera specificati
- Dimensioni complessive: Secondo disegno di installazione approvato
- Disposizione del carico: Definita dalle posizioni dei componenti e dalla disposizione dei supporti
- Interfacce del vassoio: Secondo le dimensioni del vassoio e del supporto corrispondenti
- Caratteristiche di movimentazione: Secondo la disposizione di sollevamento o trasferimento approvata
- Ispezione: Dimensioni del disegno e requisiti di materiale concordati
Sistemi Ottimizzati di Supporto del Carico del Forno
Un telaio di carico per forno porta vassoi, supporti e pezzi in una disposizione ripetibile durante il trattamento termico. EB Castings fornisce telai fusi personalizzati per installazioni di forni in cui il fissaggio deve adattarsi all'involucro di lavoro, alle attrezzature di trasferimento e al carico di produzione. Questo prodotto è destinato a progetti che richiedono un telaio definito da disegno piuttosto che un cestello standard selezionato solo per lunghezza e larghezza esterne.
Il telaio fornisce le interfacce strutturali attorno alle quali viene assemblato il carico. Le sue guide, le traverse e le aree di contatto determinano dove le parti supportate o i vassoi poggiano sul fissaggio. Una disposizione chiara aiuta i team di produzione a riprodurre il posizionamento previsto da un lotto all'altro e fornisce al personale di manutenzione superfici identificabili da ispezionare mentre il fissaggio rimane in servizio.
Ingegneria dell'Acciaio Fuso Resistente al Calore
La selezione del materiale inizia con il ciclo termico e l'ambiente del forno. La temperatura di riscaldamento, il tempo a temperatura, la pratica di raffreddamento e l'atmosfera influenzano tutti l'idoneità di una lega fusa resistente al calore. Un fissaggio utilizzato attraverso ripetuti cicli di riscaldamento e raffreddamento dovrebbe quindi essere specificato per le sue effettive condizioni operative, piuttosto che assegnargli una capacità di temperatura da una tabella di materiali non correlata.
Il design della fusione e la scelta della lega lavorano insieme. Le transizioni di sezione, le lunghezze non supportate e le posizioni di contatto influenzano il modo in cui i carichi passano attraverso il telaio. Per un progetto di sostituzione, il disegno esistente fornisce un utile punto di partenza; fotografie di distorsioni, crepe o supporti usurati aiutano a identificare le aree che meritano un'ulteriore revisione ingegneristica prima che venga ordinato il telaio successivo.
Interfacce di Assemblaggio Pratiche
L'installazione di successo dipende da più dell'involucro esterno. Le sedi dei vassoi devono allinearsi con le attrezzature corrispondenti, le altezze dei supporti devono adattarsi alla disposizione del carico e le interfacce di sollevamento o trasferimento devono corrispondere alle attrezzature utilizzate sulla linea. Dove un telaio supporta vassoi rimovibili, le loro superfici di appoggio e i dettagli di localizzazione dovrebbero essere definiti insieme in modo che una parte non venga specificata indipendentemente dall'altra.
Anche l'accesso per il carico e lo scarico è importante. I componenti necessitano di una posizione intenzionale all'interno del telaio, con un'adeguata distanza tra le parti adiacenti e le attrezzature circostanti. Aree aperte possono essere incorporate nella disposizione per adattarsi al processo, mentre i membri di supporto rimangono posizionati per sostenere il carico previsto. La spaziatura finale e il carico ammissibile devono essere riportati sulla documentazione di assemblaggio approvata.
Applicazioni di Sostituzione e Nuova Installazione
Le richieste tipiche includono trasportatori per forni di ricambio, telai utilizzati con vassoi fusi e assemblaggi di carico per il trattamento termico industriale. Per le sostituzioni ripetute, il mantenimento di dimensioni di interfaccia coerenti può essere importante quanto l'abbinamento della forma generale. Per una nuova installazione, il telaio dovrebbe essere esaminato insieme all'involucro della camera, al percorso di trasferimento e alla disposizione del pezzo prima che vengano rilasciati i dettagli di produzione.
Le priorità di ispezione includono le dimensioni complessive, le posizioni dei supporti, i livelli di appoggio e le aree lavorate specificate nel disegno. L'identificazione del materiale e i requisiti di esame aggiuntivi possono essere inclusi nella specifica dell'ordine. Una disposizione documentata fornisce anche un utile riferimento per controlli successivi, consentendo ai team di manutenzione di confrontare il telaio utilizzato con le posizioni di supporto previste.
Richiedi un Preventivo per il Tuo Telaio Forno Personalizzato
Inviare il disegno del telaio, i dettagli del vassoio corrispondente, il ciclo operativo e la disposizione del carico proposta per un preventivo specifico per il progetto. Includere fotografie dell'assemblaggio corrente quando si sostituisce un telaio esistente. Riunire i requisiti del fissaggio, del forno e della movimentazione in un'unica specifica chiara e dare al tuo prossimo assemblaggio di carico un punto di partenza pratico.
