45 Barretes de Clevis Forjadas en Acero con Extremos Roscados
45 Barretes de Clevis Forjadas en Acero con Extremos Roscados
45 Barretes de Clevis Forjadas en Acero con Extremos Roscados
Marchio
EB
Modello del prodotto
Personalizzato secondo il disegno approvato
Paese di origine
Cina
prezzo unitario
Quotation based on drawing and quantity
Riepilogo del prodotto
Aste forgiate con estremità filettate Fotografia di riferimento di un tirante forzuto EB Castings che mostra la forma della forcella e il codolo filettato. Le dimensioni di connessione sono stabilite dal disegno della parte approvato. Specifiche del prodotto Forma del prodotto: Tirante forgiato con ...
Dettagli del prodotto
Evidenziare:
45 tiranti in acciaio
,barretes de clevis roscados
,barretes de clevis de acero forjado
Materiale:
45 acciaio strutturale al carbonio
Descrizione del prodotto
Aste forgiate con estremità filettate

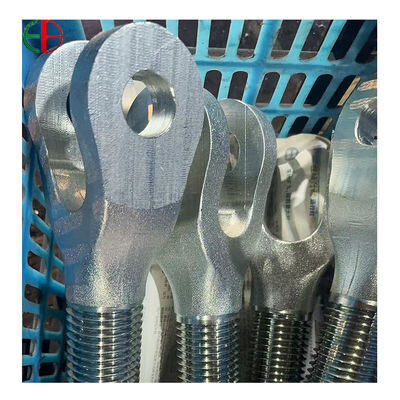

Fotografia di riferimento di un tirante forzuto EB Castings che mostra la forma della forcella e il codolo filettato. Le dimensioni di connessione sono stabilite dal disegno della parte approvato.
Specifiche del prodotto
- Forma del prodotto: Tirante forgiato con estremità a forcella
- Materiale: Acciaio strutturale al carbonio 45
- Caratteristiche di connessione: Estremità a forcella e codolo filettato esternamente
- Foro per perno e spazio della forcella: Secondo il disegno del perno e dell'occhiello di accoppiamento
- Dimensione e passo della filettatura: Secondo la specifica della filettatura approvata
- Trattamento termico: Come specificato per la parte ordinata
- Condizione superficiale: Finitura e protezione concordate con l'ordine
- Focus dell'ispezione: Allineamento della forcella, posizione del foro e adattamento della filettatura
Connessione forgiata con design a doppia interfaccia
EB Castings fornisce aste forgiate in acciaio 45 con estremità filettate per connessioni meccaniche basate su disegno. L'estremità a forcella fornisce spazio per un occhiello e un perno di accoppiamento, mentre il codolo filettato si collega al componente filettato corrispondente. L'integrazione di queste due interfacce in un'unica parte rende l'asta utile dove una connessione con perno deve essere combinata con una connessione a vite specificata.
Il prodotto è definito dalla sua completa geometria di connessione: spazio della forcella, spessore dell'orecchio, posizione del foro del perno, dimensioni del codolo e dettagli della filettatura. Queste caratteristiche dovrebbero essere considerate come un unico gruppo. Un'asta che si adatta alla filettatura ma non fornisce il corretto gioco della forcella non può svolgere la funzione di connessione prevista, anche se il suo aspetto generale assomiglia alla parte originale.
Acciaio al carbonio 45 e lavorazione personalizzata
L'acciaio strutturale al carbonio 45 è la base materiale di questo prodotto. Le sue proprietà meccaniche finali dipendono dalla condizione del materiale, dalla dimensione della sezione e dal trattamento termico specificato. L'ordine dovrebbe identificare la condizione di consegna richiesta e qualsiasi test di accettazione, in modo che la selezione del materiale e la lavorazione siano collegate al compito effettivo del componente.
La forgiatura stabilisce la forma base dell'asta e della forcella, seguita dalle operazioni di finitura necessarie per il disegno. I fori per perno, le facce di appoggio e le filettature richiedono particolare attenzione perché interagiscono direttamente con altri componenti. Laddove sia richiesto un trattamento termico, la sequenza di produzione deve tenere conto del suo effetto sulle dimensioni finali e sulla condizione superficiale.
Specifiche dell'estremità filettata per un assemblaggio affidabile
La specifica della filettatura dovrebbe indicare la sua designazione, passo, direzione, classe di tolleranza e lunghezza utilizzabile. Questi dettagli determinano se l'asta si adatterà al suo componente di accoppiamento e fornirà l'ingaggio previsto. Una filettatura esterna che appare corretta in una fotografia non sostituisce una chiamata di disegno completa, specialmente quando si sostituisce una connessione più vecchia o si lavora con attrezzature di diversi fornitori.
La transizione tra le sezioni filettate e non filettate appartiene anch'essa alla revisione dimensionale. Le posizioni delle spalle, il gioco di scarico e le eventuali caratteristiche di presa influenzano il modo in cui la connessione può essere assemblata e fissata. Se l'assemblaggio utilizza un componente di bloccaggio separato, i suoi requisiti di appoggio e gioco dovrebbero essere considerati con l'asta piuttosto che aggiunti dopo la produzione della parte.
Geometria della forcella e gioco di movimento
Lo spazio interno della forcella deve ospitare l'occhiello di accoppiamento, mentre il diametro e la posizione del foro del perno devono corrispondere alla disposizione del perno prevista. L'allineamento degli orecchi, le distanze dai bordi e la relazione tra l'asse del perno e l'asse dell'asta sono caratteristiche importanti del disegno. Laddove sia richiesto movimento nell'articolazione, le parti circostanti necessitano di spazio sufficiente durante la corsa prevista.
I progetti tipici includono aste di collegamento di ricambio e hardware di collegamento personalizzato per assemblaggi meccanici. L'idoneità dell'applicazione dipende dal design completo dell'articolazione e dal carico di servizio. Il perno selezionato, l'occhiello di accoppiamento, l'ingaggio della filettatura e il sistema di ritenzione contribuiscono tutti alla connessione; questi dovrebbero essere rivisti insieme quando si specifica una nuova parte o si modifica un design esistente.
Linee guida per l'assicurazione della qualità e l'ispezione
I punti di ispezione utili includono lo spazio della forcella, l'allineamento del foro, l'adattamento della filettatura, le lunghezze pertinenti e qualsiasi finitura superficiale specificata. La documentazione del materiale e del trattamento termico può essere identificata nei requisiti dell'ordine. Criteri di accettazione chiari aiutano a collegare la parte finita al disegno di assemblaggio e semplificano l'ispezione in entrata prima che le aste entrino in produzione o in magazzino di manutenzione.
Inviare a EB Castings il disegno, la designazione della filettatura, i dettagli del perno di accoppiamento e la quantità richiesta. Per le sostituzioni, includere il riferimento della parte originale e fotografie della connessione assemblata. Scegliere un'asta specificata attorno alle parti di accoppiamento effettive, con la forcella e la filettatura che lavorano insieme fin dall'inizio.
